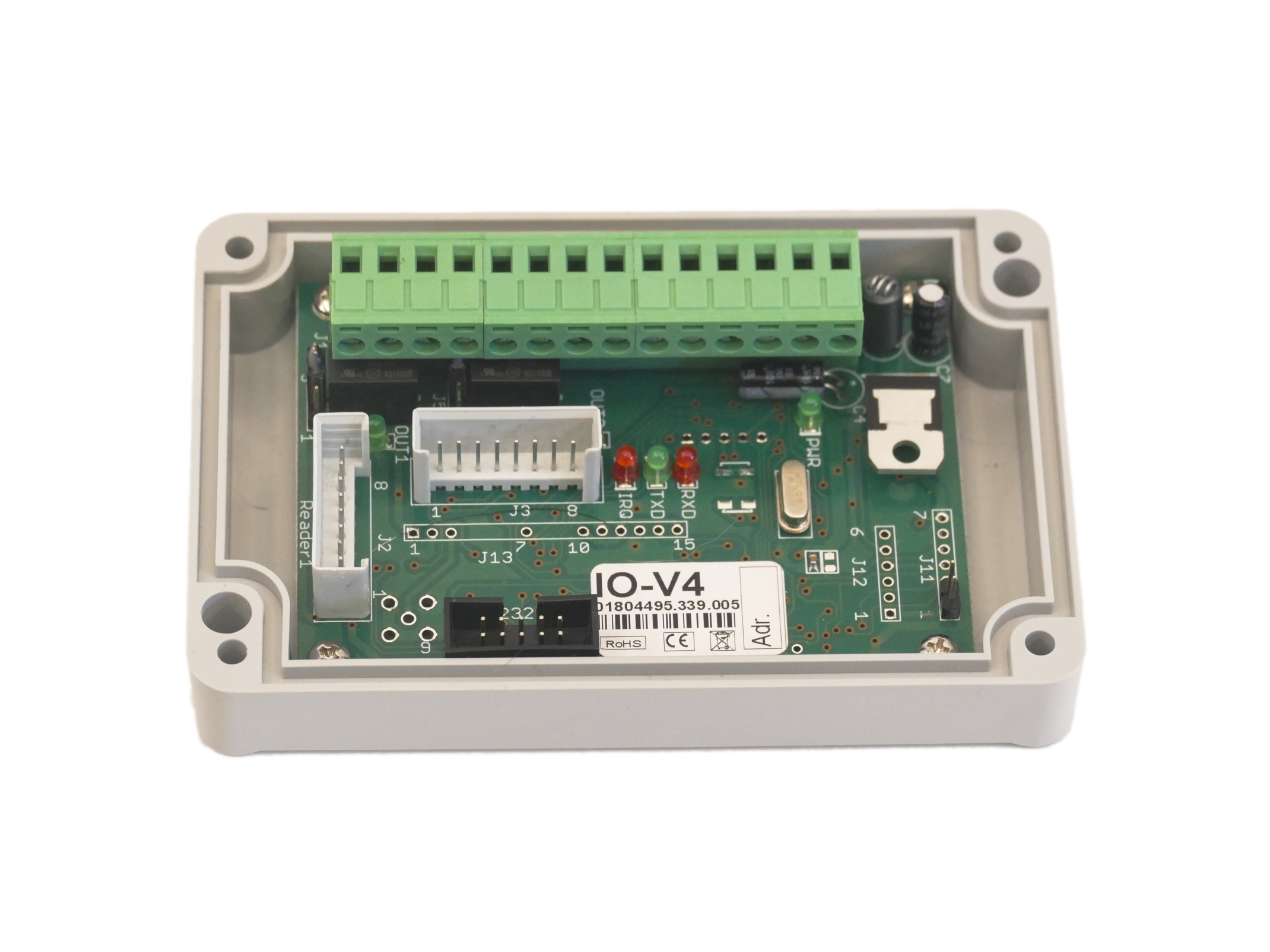

Moduł IO-V4 jest przeznaczony do budowy systemów kontroli dostępu, ale może również zostać wykorzystany jako moduł I/O do sterowania dowolnymi urządzeniami. Moduł pracuje zarówno jako sterownik urządzeń wykonawczych, jak i interfejs różnorodnych czytników w standardzie ABA TRACK 2, Wiegand, RS232.

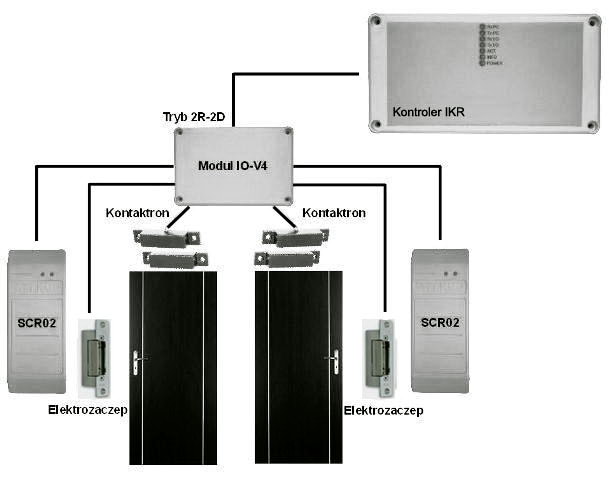

Do komunikacji z urządzeniem nadrzędnym (kontroler IKR lub SD-108) służy mu interfejs RS-485 half duplex wraz z linią zgłoszeniową. Moduł IO-V4 obsługuje 6 wejść TTL, 5 wyjść TTL (jedno z nich montowane jest opcjonalnie) oraz 2 wyjścia przekaźnikowe NC/NO o obciążalności 1A/30V. Do sygnalizacji używa 6 diód LED: 2 diody sygnalizujące wysterowanie wyjść przekaźnikowych, 2 diody sygnalizujące transmisję po RS-485 (RX i  TX), dioda sygnalizująca wysterowanie linii zgłoszeniowej oraz dioda sygnalizująca pracę urządzenia. Na rysunku poniżej pokazane są przykładowe zastosowania modułów IO-V4 (RF).
